QingStor NeonSAN 是一款面向核心业务设计的全闪分布式块存储，打破了传统存储的容量与水平扩展的瓶颈，性能可以媲美全闪中高端存储阵列，能够很好支持 Oracle RAC 等关键应用，在金融、电力、广电、制造、测绘等行业广泛落地。
我们将在本文中揭开 NeonSAN 架构的神秘面纱，介绍她是如何做到高性能和高可靠的产品体验，并在最后详细分享一个典型案例：NeonSAN 替换 Oracle 一体机，承载某大型保险集团 OLTP 和 OLAP 系统，满足数据不断增长的互联网金融业务需求。
一、面向闪存的三种存储方案
如下图所示，目前业界基于全闪的存储方案主要有以下三种：
1. 传统方式
因为传统的存储诞生在机械盘的时代，是面向机械盘设计的，IOPS 通常在一百左右。而当前主流 NVMe SSD 的性能已经达到百万 IOPS 级别。这两类存储介质的机制迥异。
受限于底层架构的设计，传统存储并没有针对全闪进行有效的软件改造或者优化，无法全部发挥 NVMe SSD 的性能，此类方案已经不再适合承载高速闪存介质。
2. 全闪阵列
全闪阵列的性能相比传统方式有了很大提升。
但是，全闪阵列通常采用专有的硬件，成本高昂。另外，传统阵列一般采用双控制器互为备份，纵向扩展无法提升性能，横向扩展受限于控制器的数量。这使得全闪阵列无法灵活适应数据爆发增长的业务场景。
3. 全闪分布式存储
分布式存储是通过网络将存储节点联系在一起，以集群的形式提供服务。
通常采用通用的 X86 硬件，使硬件标准化，可以降低 TCO。集群中每一个节点都具备存储和计算能力，随着节点的增加集群的容量和性能得到线性扩展。无中心设计使集群不易形成瓶颈节点，理论上可以无限扩展。针对 NVMe SSD 进行特殊的设计和优化，性能强劲。
另外，随着 25G、100G 网络的普及和 RDMA 网络低延迟的特性，使得分布式全闪的跨节点扩展不再是瓶颈。在全闪存和高速 RDMA 网络的加持下，分布式全闪架构已经成为企业核心业务的理想之选。
二、企业级分布式块存储
关于 NeonSAN 名字的由来：后半部分是 SAN 代表了产品的形态；Neon 是元素周期表里面氖的代号，是一种惰性气体，具有极高的稳定性。所以 NeonSAN 的名字寓意着这是一款稳定的企业级存储产品。

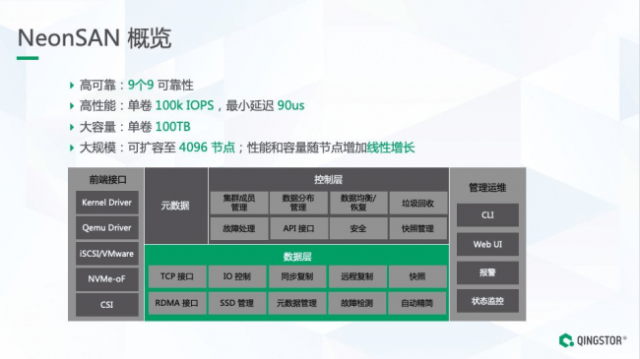

NeonSAN 核心模块由数据层和控制层组成，此外包括前端接口与运维管理工具层。
NeonSAN 核心模块采用并行流水线技术，设计了全闪存储系统的资源调度系统、内存管理系统、元数据管理系统、RDMA 网络收发系统等，打造高可用、高可靠、高性能、扩展灵活的全闪分布式存储。
NeonSAN 提供 9 个 9 可靠性，单卷性能达到 10 万 IOPS，最小延迟小于 90 微秒。
在扩展方面，NeonSAN 可以扩至 4096 节点，容量和性能随节点的增加而线性增长。
NeonSAN 的基本架构是由 Zookeeper 服务、元数据服务、管理服务、存储服务和接入服务五部分构成。
Zookeeper 提供集群的发现服务；元数据服务用来记录集群中的元数据，如节点信息、SSD 的信息、卷信息等；
管理服务提供集群的管理功能，如节点的上线、创建卷等。
数据存储服务用来给客户提供具体的 I/O，承载业务发来的 I/O 请求。其采用对等的设计，每个存储节点的地位是相等的，都可以提供 I/O 服务。
对等设计可以保证集群的某一个节点发生故障时，其他节点能够接替故障节点继续服务，保证业务的连续性，同时为集群的容量和性能线性扩展提供基础。
接入服务，第一个模块是 QBD 内核驱动，在 Windows Server 和 Linux Server 上都有对应的版本，它可以让服务器以使用本地盘的方式使用 NeonSAN，上层业务不需要做任何改造就可以对接 NeonSAN，非常方便。
第二个模块是 QEMU，可以为虚机提供云硬盘。
第三个模块是通用的 iSCSI 接口，可以为 VMware 等虚拟化平台提供存储服务。
第四个模块是 NVMe-oF 接口，提供端到端的高速数据传输服务，具备非凡的性能。
此外，还提供 CSI 接口，为容器提供持久化的存储服务。其支持提供克隆、快照、QoS、在线扩容等高级功能。
三、如何满足网络高可靠和高可用
NeonSAN 的网络分为两部分：前端业务网络和后端互联网络，采用两个前端交换机和两个后端交换机，组建高可用网络。
每个 NenonSAN 节点配备双网卡，每张网卡有两个网口，分别连接到后端交换机和前端交换机。
假如交换机 A 发生故障就会影响到 NeonSAN 1、2、3 节点的网卡 A，凡是通过这些网卡进行交互的业务也会受到影响。此时 NeonSAN 节点就会自动把网络流量切换到网卡 B 上，走交换机 B，保证整个集群网络的可用性。
四、如何满足数据高可靠和高可用
NeonSAN 的数据可靠性及可用性是通过副本机制来实现的。
在 Linux 服务下看到块设备，或者在 Windows Server 下我们看到一张盘，对应到 NeonSAN 集群里，就会把这个盘切成一片片的 Shard。
如上图所示，有红、黄、绿、紫这四个片，每一片都会有三副本，分别存放在不同的节点。任何一个节点上的数据损坏，都不会导致数据的丢失。
如果节点 1 不能提供服务，节点 2 或 3 可以继续提供服务，保证整个集群的可用性。
NeonSAN 的数据写入是三个副本同时写入，保证数据间的强一致性。数据的读取是从主副本读的。数据的副本可以按卷进行灵活的配置，在一个集群中既可以有单副本的卷，也可以有两副本的卷，还可以有三副本的卷。
NeonSAN 支持精简置备和全置备，一个集群可以同时存在精简置备的卷和全置备的卷。
我们通过一个例子来介绍 NeonSAN 强一致性写过程中的 I/O 路径。
首先，客户端发 I/O 给三副本的主副本节点，当主副本节点收到 I/O 请求后会同时做两件事：将 I/O 请求发给它本地的 SSD，同时也会把这个请求发给两个从副本。当两个从副本 I/O 完成以及本地的 I/O 同时完成后才会返回给客户端写成功，实现强一致三副本的写入。
五、NeonSAN 的独门秘籍
NeonSAN 是一个面向全闪的分布式存储系统，针对全闪有哪些特殊的设计？
首先， NeonSAN 采用了极短 I/O 路径，这是可以提供卓越性能的根本。
NeonSAN 只要 3 步就可以完成一个 I/O，当客户端的 I/O 发到存储节点后，存储软件做完处理后直接发给本地的 SSD。
业界某些分布式存储，比如 Ceph，却要经历很多步骤：先经过存储软件的处理，再发给本地文件系统，还要写日志，某些系统还需要再经过缓存，最后才能落到 SSD，这个 I/O 路径是非常长的。简单来说就是很慢。
NeonSAN 采用自研 SSD 管理模块直接管理本地裸设备，不依赖本地的文件系统，不需要日志，也不需要 Cache，极大精简了 I/O 路径，从而让延迟减少到最低，接近于 SSD 延迟的量级。
传统机械盘只有 1 个队列，深度是 32，NVMe SSD 一般盘有 128 个队列，每个队列的深度是 128，还采用传统的软件设计，显然 NVMe 是处于饥饿的状态，无法发挥队列和深度优势。
NeonSAN 采用并行流水线，将 I/O 进行拆分，拆分成接收、调度和落盘。
举个例子，在机械盘的年代就像超市只有 1 个收银台，只能排 1 队。但是到了 NVMe SSD 时代，超市有 128 个收银台。如果我们还排 1 队就对资源造成极大的浪费，所以需要采用多个队列并行 I/O，充分发挥 NVMe SSD 本身的性能，提升 SSD 的使用率。
在微秒的 SSD 时代，操作系统逐渐暴露出一些问题。比如低效 CPU 核心调度和内存资源的竞争，以及调度时的切换等带来了巨大的延迟。

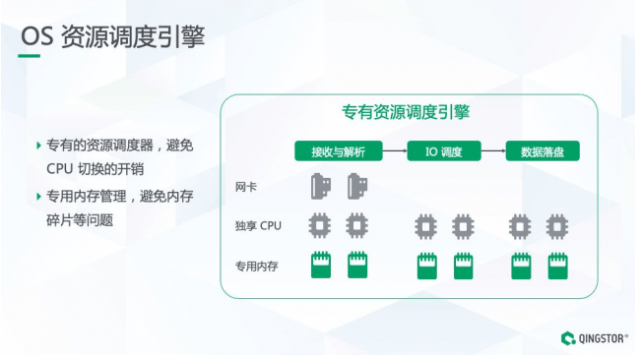

在高并发的压力下，多核心 CPU 的竞争与不合理的调度成为性能的瓶颈。NeonSAN 专门设计了资源调度引擎，避免由于调度问题和内存争抢问题带来的延迟开销。
首先，在网卡上我们分配专门的接收与解析 I/O 流水线，针对 I/O 调度流水线我们给它分配了独享的 CPU，避免调度流水线来回切换产生不必要的上下文开销，做到特定的 CPU 服务专门的流水线。
在内存方面，在系统软件启动时一次申请所需内存，根据不同流水线需求的多少按需分配给接收与解析 I/O 调度、数据落盘等流水线，避免在 I/O 过程中频繁申请与释放，带来的访问页表、内存锁等额外开销及内存碎片问题。
资源调度引擎保障了 NeonSAN 在获得高效 I/O 的同时将延迟控制在很低的水平。

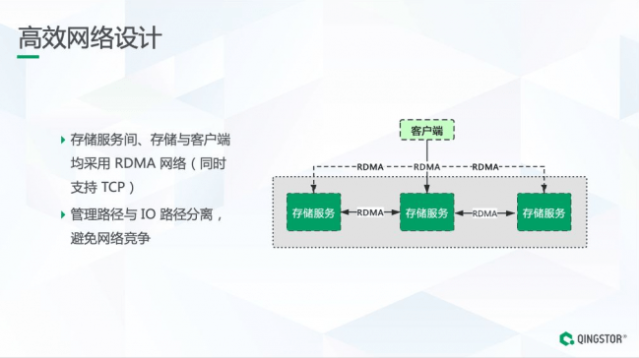

分布式存储是依赖于网络的。NeonSAN 将业务与数据网络分离，存储网络中的 I/O 不会对业务网络造成压力，避免资源的竞争。
NeonSAN 采用端到端的 RDMA 网络设计，无论是存储内部节点之间还是存储服务和客户端之间都采用了 RDMA 网络。
RDMA 网络的内核旁路（kernel bypass）与零拷贝的特点让网络中的单个 I/O 延迟变得非常低，基于异步的消息机制能让多个 I/O 的并发显得效率更高。
六、压力和性能测试
上面介绍了 NeonSAN 的基本架构与面向全闪的特殊设计，接下来看看 NeonSAN 的真实性能表现。
从 E 企研究院的测试结果可以看到：在两个客户端压力下，随着卷数量的增加，NeonSAN 集群提供的性能线性增长，延迟几乎不变。
以 4K 写为例，单个卷的 IOPS 是 13 万多，4 个卷的 IOPS 增加到 47 万，接近线性增长；单个卷的延迟是 0.943 毫秒，4 个卷的延迟基本没什么变化。
七、典型案例
在采用分布式架构之前，用户采用 Oracle SuperCluster Solaris 平台，采购与维保费用昂贵，且扩容复杂，无法快速适应业务发展的需求。
于是客户把视角转到了基于 X86 计算与存储分离的分布式架构，采用三节点全闪配置的 NeonSAN 作为存储节点，配置三副本用于 Oracle 数据库存储卷。
截止2020年底，用户已经完成了数次扩容，NeonSAN 整体规模已经达到了几十个节点，承载 OLTP 和 OLAP 业务，满足数据不断增长的互联网金融业务需求。
NeonSAN 分布式存储方案的优势主要体现在以下几个方面：
首先，采用计算与存储分离的全分布式架构后，海量的数据压力分散到了多个并发存储节点，系统性能、吞吐量按照线性扩展。
其次，全闪的存储节点之间采用 RDMA 互联，性能提升 100% 以上，存储系统提供负载均衡机制，有效避免单点性能瓶颈。
通过开放的 X86 平台取代了传统数据库一体机与集中式存储设备，大幅缩短了存储系统的建设与扩容周期，有效满足业务数据量激增的扩容需求，同时大幅度节省采购、维护与运营成本。
八、总结
NeonSAN 针对全闪等新型存储介质进行的架构设计，能够提供高可靠、高可用，性能卓越的存储服务，其丰富的接口，可以承载数据库等传统应用，原生适配虚拟化、大数据、容器等多种应用生态，服务云时代高效的数据存储和管理，
NeonSAN 具备丰富的企业级特性，基于同步及异步的数据复制可以灵活构建各类灾备和双活解决方案。经过大量企业客户核心业务的长期验证，NeonSAN 是一款真正可以承载企业核心业务的全闪分布式存储产品。
